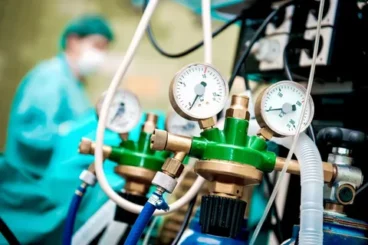

Техническая система подачи газов обычно состоит из:
— технические газовые и вакуумные энергетические и производственные установки;
— сеть распределения технических газов и вакуума.
Центры снабжения и хранения технических газов состоят из основного источника питания; вторичный источник питания; аварийный источник питания
Первичные и вторичные источники состоят из:
• Редуктор 1-й ступени с автоматическим или ручным реверсом
• пандус для соединения с цилиндром
• стойка для крепления бутылок
• соединительные шланги рампы/цилиндра
• соединительные шланги пандуса/панели
• Клапан выпуска газа высокого давления
• Клапан аварийной подачи типа ВСП
Два основных источника питания подключены к панели редуктора с автоматическим реверсом, что обеспечивает непрерывность питания: когда один из источников заканчивается, реверсор активирует другой источник питания.
Эта система также позволяет облегчить техническое обслуживание, всегда с целью обеспечения непрерывности поставок.
Внутри панели редуктора находятся два отдельных редуктора, к которым подключены основные источники питания для устранения любых единичных неисправностей.
В случае, если оба основных источника питания одновременно недоступны, аварийный источник включается в работу и подключается к панели редуктора 1-й ступени, независимой от остальной станции.
Первичным, вторичным или аварийным источником может быть стационарный криогенный резервуар для хранения, установленный снаружи здания.
В случае сжатого воздуха первичный, вторичный или аварийный источник может быть
Состоящий из: первичного, вторичного или аварийного компрессора.
Система сигнализации для непрерывного обнаружения состояния газа, поставляемого установкой; в частности есть: сигнализация низкого давления, сигнализация высокого давления; клапаны избыточного давления
Сигнализация подключается к блоку управления, оснащенному светодиодным освещением и акустическими системами, расположенному в постоянно охраняемой зоне здания.
Аварийные сигналы низкого давления сигнализируют о любых утечках в системе; если, с другой стороны, обнаруженное давление превышает пороговое значение, аварийные сигналы высокого давления сигнализируют об аномалии, и клапаны избыточного давления активируются путем сброса избыточного давления.
Распределительная сеть технического газа.
Распределительная сеть состоит из того, что находится за электростанцией, и имеет двухступенчатый характер, то есть газ распределяется с двойным скачком давления.
Эталонным стандартом для проектирования и строительства распределительной сети является специальная панель. Эта панель легкодоступная для операторов, помещенная в огнеупорный ящик, замурованная, защищенная прозрачной дверью; содержит: запорную арматуру; аварийные розетки.
